智能恒电位仪的自动精准控制是如何实现的

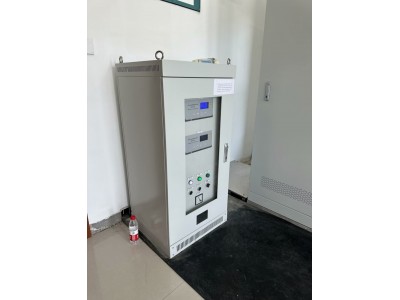

首先明确控制目标：将被保护金属（如管道、储罐）的电位维持在特定范围（例如钢铁在土壤中通常为 - 0.85V~-1.20V，相对于饱和硫酸铜参比电极 CSE）。这个 “目标电位” 是基于金属材质和环境（土壤、海水等）通过实验或标准确定的，是自动控制的基准。

二、闭环反馈控制的 3 个关键环节

智能恒电位仪的自动控制本质是一个闭环控制系统，包含 “监测→比较→调节” 三个核心环节，形成持续循环的反馈机制：

1. 实时监测：获取被保护体的当前电位

硬件：参比电极 + 信号采集模块

系统通过参比电极（如饱和硫酸铜电极、锌电极）实时测量被保护金属的电位。参比电极提供一个稳定的 “电位基准”，其自身电位固定（如饱和硫酸铜电极电位约为 0.316V vs 标准氢电极），因此可通过它与被保护体之间的电位差，计算出被保护体的实际电位。

例：若参比电极测得与被保护体之间的电位差为 - 1.1V（参比电极为正极），则被保护体的实际电位为 - 1.1V（相对于该参比电极）。

信号处理：测量的电位信号通常微弱（毫伏级），需通过高精度放大电路、滤波模块去除噪声（如电磁干扰），转化为数字信号后传输给核心控制器（如 MCU、PLC）。

2. 比较判断：与目标电位的偏差分析

控制器将 “实时监测的实际电位” 与 “预设的目标保护电位” 进行对比，计算偏差值（偏差 = 实际电位 - 目标电位）。

3. 自动调节：通过输出电流 / 电压修正偏差

根据偏差值，控制器通过算法计算需要调整的输出参数（电流或电压），驱动功率模块改变施加到被保护体的电流，直至实际电位接近目标值。

调节逻辑：

当实际电位高于目标电位（保护不足，金属有腐蚀风险）：需增大输出电流（或电压），使被保护体获得更多电子，电位向更负的方向移动（接近目标）。

当实际电位低于目标电位（可能过保护，有氢脆风险）：需减小输出电流（或电压），使电位向更正的方向移动（接近目标）。

硬件：功率输出模块

控制器的调节指令通过功率放大电路（如晶闸管、IGBT 模块）转化为实际输出的直流电流 / 电压，通过阴极电缆施加到被保护体，同时辅助阳极与被保护体形成电流回路，确保电流有效作用于金属表面。
