不锈钢高压盲板产品详细介绍和快速切换装置工作原理{一}、不锈钢高压盲板产品详细介绍

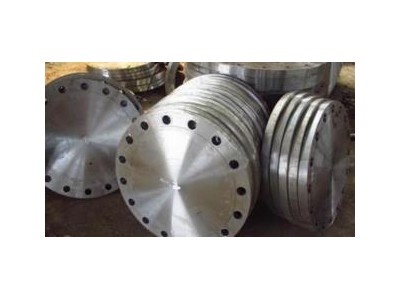

不锈钢高压盲板产品详细介绍。不锈钢高压盲板是指用在两个大口径管道之间的连接部件，它的外形就是一个带柄的实心圆，形状如同数字“8”，所以叫做高压盲板。这种部件的一端是不锈钢高压盲板，另一端是节流环，在输送流体的过程中，利用节流环发挥作用；在切断时，利用不锈钢高压盲板发挥作用，这一作用非常像切断阀的作用，能够在阀门出现泄露时用来切断。它的密封性能非常好。如果对于需要完全隔离的系统，其通常都是一种可靠的隔离手段。不锈钢高压盲板的主要作用就是完全隔断，下面总结一下它的用途。
不锈钢高压盲板就是两个大口径管道的连接装置，通常是两个法兰片加若干紧固螺栓。大型法兰就是钢制成的法兰。低碳钢塑性好强度低，加入适量碳元素后就会变得坚硬，塑性降低强度增强。法兰连接有可能需要承受很高抗拉、抗压、抗扭、抗剪强度，碳钢法兰就是较好的选择。一般用在管道上，那样的话，松掉螺栓可以旋转两边的管道，再拧紧可以较方便的拆装管道材质是碳钢的法兰叫碳钢法兰。不锈钢高压盲板连接法也是与铸铁管及钢管之间.简单的连接方法。而不锈钢高压盲板则可用于检查口的开口上。法兰连接适用于管径从φ50-315mm的管件连接。
对于这种不锈钢高压盲板法兰，我们可根据其结构种类的不同，将其分为锁环型、插扣型以及卡箍型等。其一般由筒体法兰、卡箍、头盖、转臂、短节、密封圈、开闭机构及安 全联锁机构等结构部件构成。在生产过程中，可根据客户实际需求，决定所生产的锁环型不锈钢高压盲板，其可分为立式与卧式两种。
{二}、高压大型盲板快速切换装置工作原理
高压大型盲板快速切换装置主要由高压大型盲板、松开夹紧机构、支撑机构和执行机构组成。
高压大型盲板快速切换装置一侧为开孔高压大型盲板，一侧是实心板，开孔端工作时连通管线，实心板在工作时隔断管线。松开夹紧机构由连接支撑架II与传动螺母上的螺旋传动副构成，装置工作时螺旋传动副提供满足中高压密封所需的作用力和压紧位移。装置切换操作时，松开高压大型盲板，方便切换工作位置，松开夹紧过程的位移均在内部进行，无需撑开管道。支撑结构由连接支撑架I、连接支撑架且和支撑环通过螺柱、螺母紧固在一起构成，为整个装置提供支撑。执行机构为装置提供驱动力，根据作用力大小分为手动、电动、气动与液动等多种型式。
高压大型盲板快速切换装置有开启和关闭两种工作状态，开启状态时，装置连通两侧管道，对外处于密封状态，介质密封在整体管道内，此时装置的作用相当于管道的一部分。关闭状态时，装置隔断两侧管道，对外处于密封状态，介质密封在各自的管道内，此时装置的作用是防止一侧管道中的介质进入另一侧管道中。进行切换操作时，装置对外处于非密封状态，管道内的介质与外界相通，操作完成后，装置完成开启与关闭状态的转换。高压大型盲板快速切换装置的工作原理。
(1)旋转手轮，直到位置指示板上刻度线从“关”位置移动到“开”位置，传动螺母带动密封座松开高压大型盲板。
(2)将高压大型盲板从一侧滑动到另一侧，改变高压大型盲板的工作位置。
(3)旋转手轮，直到位置指示板上刻度线从“开”位置移动到“关”位置，传动螺母带动密封座夹紧高压大型盲板，完成工作状态的转换。
沧州奋起高压管件有限公司（http://www.fenqigj.com）主营各种厚壁高压管帽、高压异径管、锻制高压三通产品广泛用于宝钢、首钢、鞍钢、鞍钢股份(含鲅鱼圈、凌钢)、本钢等冶金、化工、电力、制氧、炼钢、轧钢等企业。产品同时出口到东南亚、中东、欧洲、美洲、澳大利亚和南非等国家。产品及服务享有很高的信誉。
