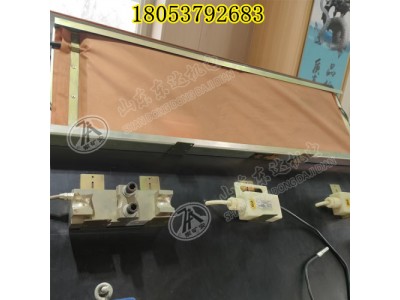

皮带综保GAD10矿用本安型张力传感器性能稳定、便于安装

技术咨询 TEL：18053792683 是否支持实地验厂验货 可实地验厂验货 办公室座机0537-3163683 销售TEL：180537926831. 用途及适用范围：GAD10 矿用本安型张力传感器（以下简称传感器）为矿用本质安全型电气设备，该传感器适用于煤矿井下、露天煤矿、选煤厂等工作场所，作为监测带式输送机输送带皮带张力之用。

2. 特点：传感器体积小，重量轻，便于安装，性能稳定，维护简单。

3. 外形尺寸：180mm×60mm×82mm；

4. 重量：5kg。

5. 本安参数：Ui：DC12.5V；Ii：1.***；Ci：0uF；Li：O.2mH；

6. 工作电压：12V，工作电流：≤100mA。

二、使用环境条件

1.传感器在下列环境条件下应能正常工作

a)环境温度：0℃～+40℃；

b)相对湿度：不大于 96%（+25℃）；

c)大气压力：80kPa～106kPa；

d)煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

2.传感器能承受的最恶劣和安装贮运条件为：

a)高温：+60℃；

b)低温：-40℃；

d)振动：加速度 50m/s2；

e)冲击：峰值加速度 500m/s2。

三、结构特征及工作原理

1. 结构特征：传感器由外壳、压敏元件、接线端子等部分组成。

2. 工作原理：传感器的核心部件是压敏元件,其将张力信号转变为对应的电流信号送至可编程控制箱，通过可编程控制箱输出相应的控制信号。当压力达到报警值时，可编程控制箱语音报警(低于下***报“张力过小”，超过上***报“张力超限”)，从而控制启动张力电机工作，将皮带张力调整至设定值范围内。通过按键可将张力保护设定在不同的数值（0～10）t 内，实现张力保护。
